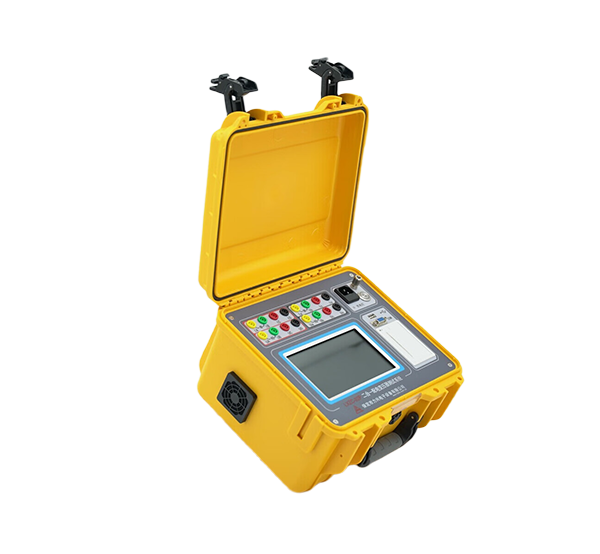

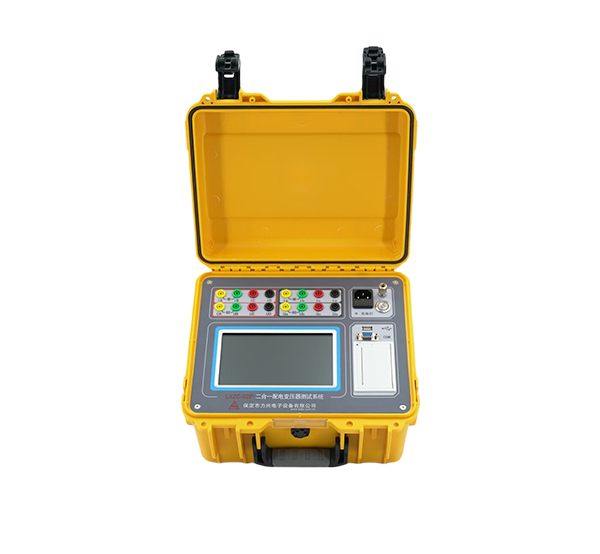

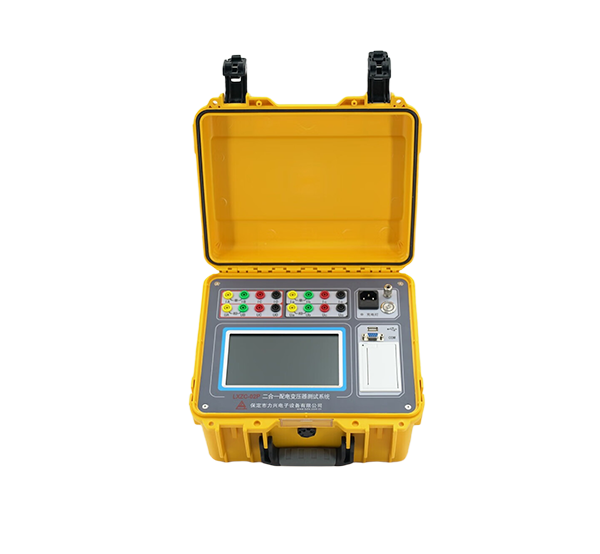

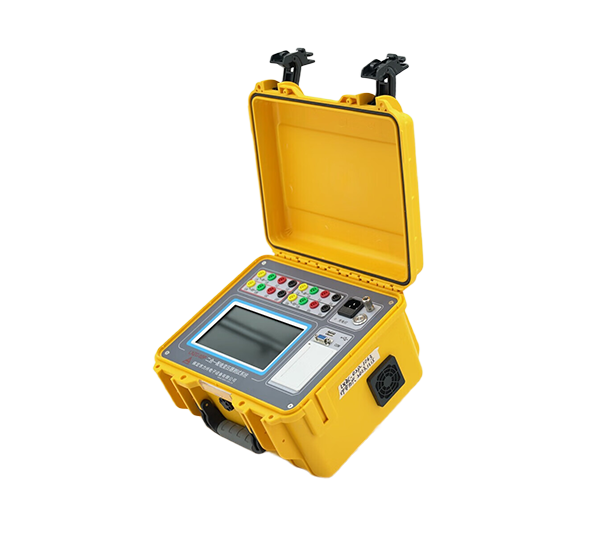

LXZC-02P配电变压器测试系统
• 智能测试功能：具有输入一次参数，就可以完成变压器的各个档位的直阻、变比测试。智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。
• 一次接线、可完成直阻测试、变比测试、智能测试。
• 直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。
• 变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。
• 具有多种有线、无线通讯接口，方便仪器功能扩展。
• 仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
• 仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
• 工业级7寸大屏显示，清新简约显示风格设计，为您创建舒适便捷的人机交互体验。
• 本仪器采用大容量锂电池供电，内置充电器。
直阻测试 | |
输出电流 | 20A、10A、5A、1A、0.1A、≤10mA |
测量范围 | 20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ |
准 确 度 | ±(读数×0.2% + 2个字) |
变比测试 | |
测量范围 | 0.9～10000 |
准 确 度 | ±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000) |
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000～9999.9(0.1) 10000及以上(1) |
使用条件及外形 | |
工作电源 | 内置锂电池，容量7.8AH |
充电电压 | AC220V |
使用温度 | -10℃～50℃ |
相对温度 | ≤90%，不结露 |
重量/尺寸 | 6.5kg/318×280×204mm |
